DIN 6537 / 6535 HAK 8D IC
Tvrdokovový vrták s válcovou stopkou |
SK TiAlN | |
DIN 6537/6535 | ||
Materiál: Slinutý karbid, jemnozrnný, K 40UF Provedení: Stopka DIN 6535 HAK, špička Triton 140°, HSC-IC Použití: Monolitni SK vrtáky s vnitřním chlazením se používají pro vrtání do součástek z materiálů: obecné oceli, chrom-nikl oceli,
nerez ocel, litina, temperovaná litina, titan,
tvrzená litina, hliník, měď.
|
||
Rozměrová řada: Ø 3,0 ÷ 12,0 mm |
Hloubka vrtání: 8 x D | λ = 30° ÷ 35° | ε = 140° |
Způsob výroby: V |
Povrchová úprava:
![]() |
Způsob ostření: Triton 4-fazetkový břit |
![]() ![]() |

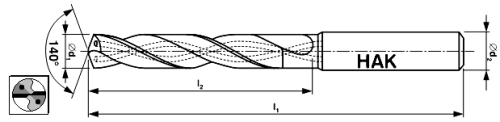

Objednací číslo | ød1 h6 mm | ød2 h6 mm | l1 mm | l2 mm |
---|---|---|---|---|
F530300V700S | 3 | 6 | 72 | 32 |
F530310V700S | 3.1 | 6 | 72 | 32 |
F530320V700S | 3.2 | 6 | 72 | 32 |
F530330V700S | 3.3 | 6 | 72 | 32 |
F530340V700S | 3.4 | 6 | 72 | 32 |
F530350V700S | 3.5 | 6 | 72 | 32 |
F530360V700S | 3.6 | 6 | 72 | 32 |
F530370V700S | 3.7 | 6 | 72 | 32 |
F530380V700S | 3.8 | 6 | 78 | 40 |
F530390V700S | 3.9 | 6 | 78 | 40 |
F530400V700S | 4 | 6 | 78 | 40 |
F530410V700S | 4.1 | 6 | 78 | 40 |
F530420V700S | 4.2 | 6 | 78 | 40 |
F530430V700S | 4.3 | 6 | 78 | 40 |
F530440V700S | 4.4 | 6 | 78 | 40 |
F530450V700S | 4.5 | 6 | 78 | 40 |
F530460V700S | 4.6 | 6 | 95 | 52 |
F530470V700S | 4.7 | 6 | 95 | 52 |
F530480V700S | 4.8 | 6 | 95 | 52 |
F530490V700S | 4.9 | 6 | 95 | 52 |
F530500V700S | 5 | 6 | 95 | 52 |
F530510V700S | 5.1 | 6 | 95 | 52 |
F530520V700S | 5.2 | 6 | 95 | 52 |
F530530V700S | 5.3 | 6 | 95 | 52 |
F530540V700S | 5.4 | 6 | 95 | 52 |
F530550V700S | 5.5 | 6 | 95 | 52 |
F530560V700S | 5.6 | 6 | 95 | 52 |
F530570V700S | 5.7 | 6 | 95 | 52 |
F530580V700S | 5.8 | 6 | 95 | 52 |
F530590V700S | 5.9 | 6 | 95 | 52 |
F530600V700S | 6 | 6 | 95 | 52 |
F530610V700S | 6.1 | 8 | 105 | 70 |
F530620V700S | 6.2 | 8 | 105 | 70 |
F530630V700S | 6.3 | 8 | 105 | 70 |
F530640V700S | 6.4 | 8 | 105 | 70 |
F530650V700S | 6.5 | 8 | 105 | 70 |
F530660V700S | 6.6 | 8 | 105 | 70 |
F530670V700S | 6.7 | 8 | 105 | 70 |
F530680V700S | 6.8 | 8 | 105 | 70 |
Objednací číslo | ød1 h6 mm | ød2 h6 mm | l1 mm | l2 mm |
---|---|---|---|---|
F530690V700S | 6.9 | 8 | 105 | 70 |
F530700V700S | 7 | 8 | 105 | 70 |
F530710V700S | 7.1 | 8 | 105 | 70 |
F530720V700S | 7.2 | 8 | 105 | 70 |
F530730V700S | 7.3 | 8 | 105 | 70 |
F530740V700S | 7.4 | 8 | 105 | 70 |
F530750V700S | 7.5 | 8 | 105 | 70 |
F530760V700S | 7.6 | 8 | 105 | 70 |
F530770V700S | 7.7 | 8 | 105 | 70 |
F530780V700S | 7.8 | 8 | 105 | 70 |
F530790V700S | 7.9 | 8 | 105 | 70 |
F530800V700S | 8 | 8 | 105 | 70 |
F530810V700S | 8.1 | 10 | 145 | 90 |
F530820V700S | 8.2 | 10 | 145 | 90 |
F530830V700S | 8.3 | 10 | 145 | 90 |
F530840V700S | 8.4 | 10 | 145 | 90 |
F530850V700S | 8.5 | 10 | 145 | 90 |
F530860V700S | 8.6 | 10 | 145 | 90 |
F530870V700S | 8.7 | 10 | 145 | 90 |
F530880V700S | 8.8 | 10 | 145 | 90 |
F530890V700S | 8.9 | 10 | 145 | 90 |
F530900V700S | 9 | 10 | 145 | 90 |
F530920V700S | 9.2 | 10 | 145 | 90 |
F530930V700S | 9.3 | 10 | 145 | 90 |
F530940V700S | 9.4 | 10 | 145 | 90 |
F530950V700S | 9.5 | 10 | 145 | 90 |
F530970V700S | 9.7 | 10 | 145 | 90 |
F530980V700S | 9.8 | 10 | 145 | 90 |
F530990V700S | 9.9 | 10 | 145 | 90 |
F531000V700S | 10 | 10 | 145 | 90 |
F531020V700S | 10.2 | 12 | 158 | 108 |
F531050V700S | 10.5 | 12 | 158 | 108 |
F531080V700S | 10.8 | 12 | 158 | 108 |
F531100V700S | 11 | 12 | 158 | 108 |
F531120V700S | 11.2 | 12 | 158 | 108 |
F531150V700S | 11.5 | 12 | 158 | 108 |
F531180V700S | 11.8 | 12 | 158 | 108 |
F531200V700S | 12 | 12 | 158 | 108 |
Příklad objednávky:
