ČSN 241210 - DIN 217
ČSN 241210 |
Držák nástrčných výhrubníků a výstružníků |
CHS |
DIN 217 (ISO 2402) | ||
Materiál: Držák včetně unašeče je vyroben z konstrukční oceli - cementováno, kaleno. Snímání nástrčných výhrubníků a výstružníků se provádí maticí umístněnou za unašečem. Použití: Držáky se používají
k upínání nástrčných výhrubníků |
||
Rozměrová řada: Ø 13,00 ÷ 50,00 mm |
Povrchová úprava:
![]() |
![]() |
![]() |

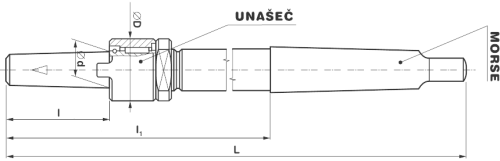

Vysvětlivky: Ø D = průměr držáku l1= délka pracovní části L= celková délka
Obj. číslo | Ø d mm |
l mm |
l1 mm |
L mm |
MORSE | Hmotnost kg/ks |
13 | 45 | 151 | 250 | 3 | 0,47 | |
16 | 50 | 162 | 261 | 3 | 0,75 | |
19 | 56 | 174 | 298 | 4 | 1,18 | |
*19 | 56 | 221 | 320 | 3 | 1,0 | |
22 | 63 | 188 | 312 | 4 | 2,1 | |
*22 | 63 | 241 | 340 | 3 | 1,4 | |
27 | 71 | 203 | 359 | 5 | 4,8 | |
*27 | 63 | 266 | 390 | 4 | 2,55 | |
32 | 80 | 220 | 376 | 5 | 5,05 | |
*32 | 80 | 286 | 410 | 4 | 3,4 | |
40 | 90 | 240 | 396 | 5 | 5,4 | |
*40 | 90 | 316 | 440 | 4 | 5,3 | |
50 | 100 | 260 | 416 | 5 | 7,35 |
Označená provedení *
jsou staré provedení, které se doposud používají, ale byly novelizací normy zrušeny. |
Příklad objednávky: D102204F000S 5ks |
Samostatný unašeč ČSN 241210

Obj. číslo | Ø d H7 mm | Ø D mm | Hmotnost kg/ks |
---|---|---|---|
D101303N030S | 13 | 23 | 0,040 |
D101603N030S | 16 | 27 | 0,050 |
D101904N030S | 19 | 32 | 0,090 |
D102204N030S | 22 | 39 | 0,150 |
D102705N030S | 27 | 46 | 0,280 |
D103205N030S | 32 | 56 | 0,560 |
D104005N030S | 40 | 65 | 0,70 |
D105005N030S | 50 | 80 | 1,300 |
Příklad objednávky: D101904N030S 5ks
Vysvětlivky: CHS - cementační ocel
