Speciální nástroje

Speciální nástroje vyrábíme dle zákaznických specifikací nebo výkresové dokumentace. Jsme také schopní vyvinout a vyrobit nástroj podle zadání obráběného materiálu a podle požadavků na tvar, rozměry a přesnost hotového otvoru.

Spojte se s naším oddělením obchodně-technických služeb:
      telefonicky : +420 571 87 87 82
      nebo zašlete poptávku e-mailem: trcka@stimzet.cz
Po vyhodnocení technologických a výrobních možností vám pošleme cenovou nabídku a termíny dodání.

Nástroje vyrábíme z vysoce kvalitní rychlořezné oceli nebo z 5% a 8% kobaltové oceli.

Rozsahy délek a průměrů vrtáků dle technologie výroby

Frézované vrtáky Rozsah průměrů [mm] Maximální délka [mm]
10 – 50
50,5 – 90 (100 *)
1000
850


Vybrušované vrtáky Rozsah průměrů [mm] Maximální délka [mm]
Mikrovrtáky (se zesílenou stopkou) 0,3 – 1,45 25
Ostatní vrtáky 1 – 2
2,1 – 3
3,1 – 4
4,1 – 6
6,1 – 10
10,1 – 20
20,25 – 25
150 (délka drážky 120)
250 / 150
280 / 190
330 / 225
800 / 700
1000 / 700
340 / 300

Výstružníky vyrábíme podle požadavků zákazníka i v méně obvyklých tolerancích podle ČSN EN 20286-2
(např. M6, N7, F8, D11, M9, P6, F7, K7)


Podívejte se na několik příkladů našich speciálních nástrojů

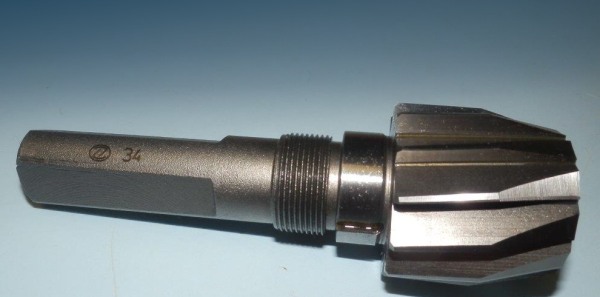

Záhlubník 15°

se závitem M20x1

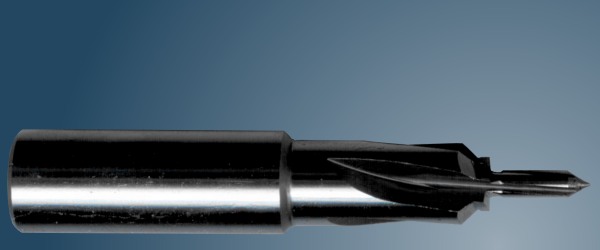

Speciální záhlubník

s válcovou stopkou

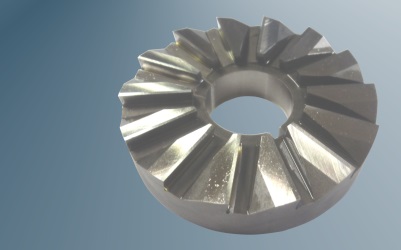

Zarovnávací fréza

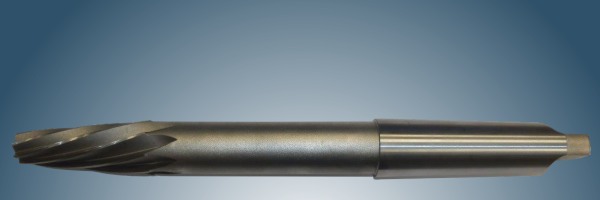

Kuželový výstružník 10°

průměr 40 mm s kuželovou stopkou Morse 5

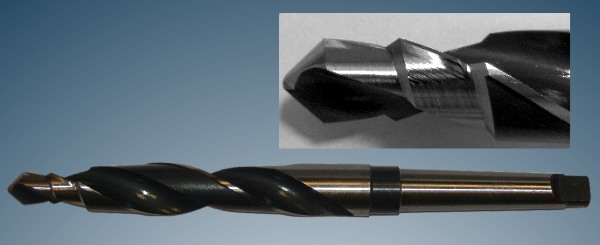

Speciální ostření na vrtáku

stupňovité osazení dle požadavku

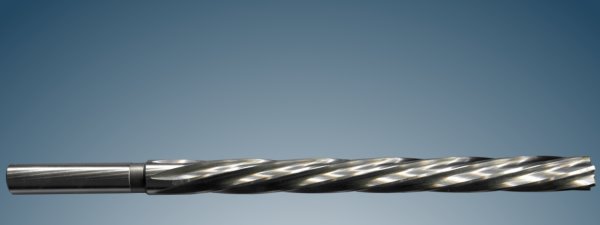

Strojní výstružník s čelním ostřením

pro vystružování ložisek

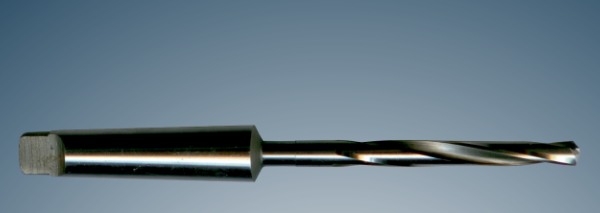

Čtyřfazetový vrták

s unašečem

Tvarový střižník

pro plastikářský průmysl

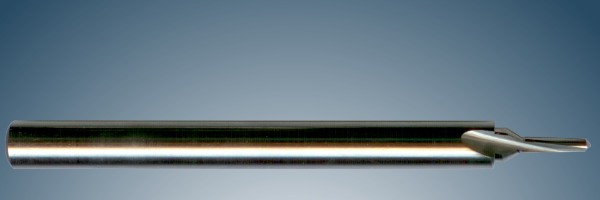

Osazený vrták

se závitem ve stopce

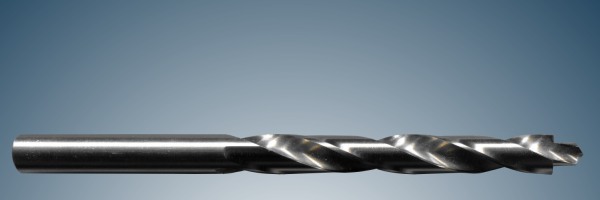

Osazený vrták

tříbřitý

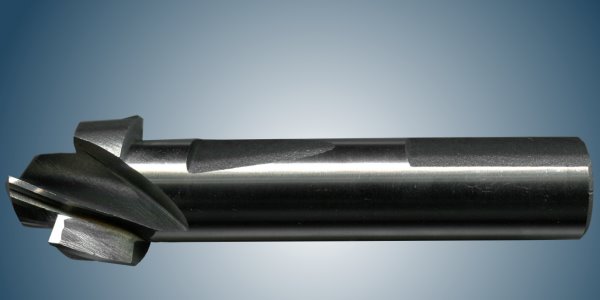

Speciální záhlubník

s ploškou a vnitřním závitem

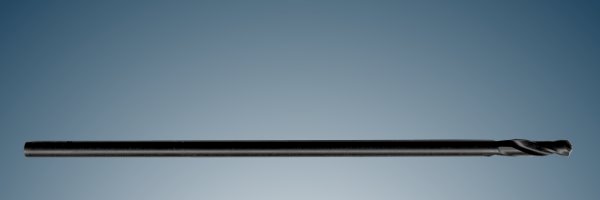

Speciální vrták

pro letecký průmysl, speciání ostření, černěný

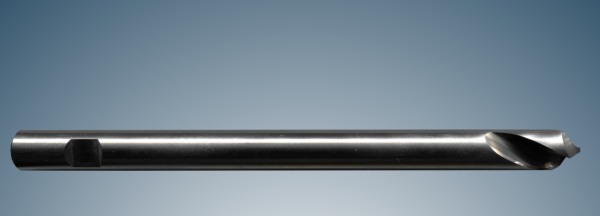

Kobaltový NC navrtávák

s upínáním Weldon

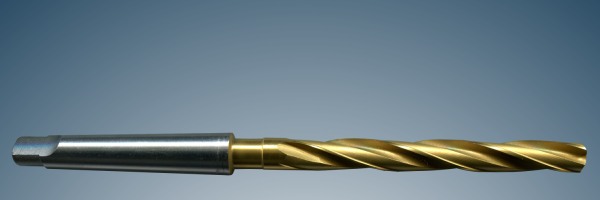

Tříbřitý výhrubník

s povlakem TiN

Vrták s válcovou stopkou

osazený na 180°

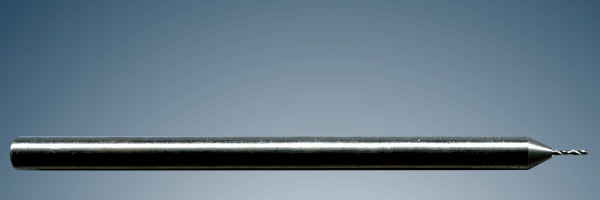

Mikrovrták

vsazený do zesílené stopky

Vrták

s osazením 60°/180°

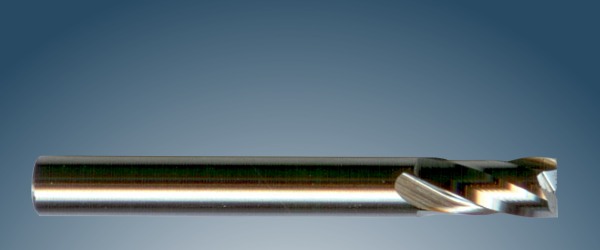

Drážkovací fréza

se zubem přes střed

Vrták s kuželovou stopkou

se šroubovicí 15°, typ H

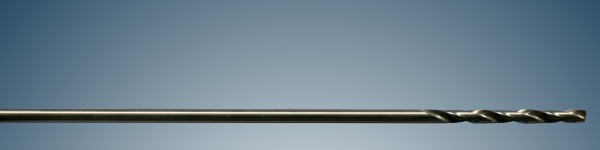

Vrták

s prodlouženou válcovou stopkou
