Technická část
Stanovení mezních úchylek průměru
|
|
Mezní úchylka průměrů řezné části výstružníků je navrhována
dle tolerančního pole obráběné díry.
Dosažený rozměr vystruženého otvoru závisí v praxi na několika faktorech: |
|
Při stanovení mezních úchylek pro výstružník na zhotovení
díry s danou tolerancí je nutno přihlížet k výše uvedeným faktorům. Z těchto
důvodů není možno stanovit pro výstružník mezní úchylky shodné s mezními
úchylkami díry. Proto se doporučuje pro stanovení vhodných mezních úchylek následující metoda: |
Výpočet mezních úchylek: |
|

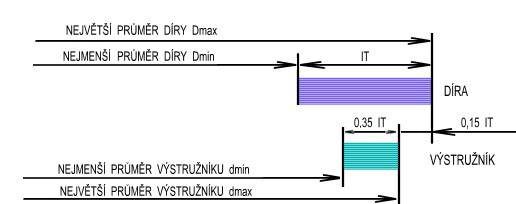

Pro díry s tolerancí IT:největší průměr výstružníku (dmax) se musí rovnat největšímu průměru díry (Dmax) mínus 0,15 IT (viz. obrázek).Hodnota 0,15 IT se zaokrouhluje směrem k větší hodnotě na 0,001 mm. nejmenší průměr výstružníku (dmin) se musí rovnat největšímu průměru výstružníku (dmax) mínus 0,35 IT. Hodnota 0,35 IT se zaokrouhluje směrem k větší hodnotě na 0,001 mm. Příklad výpočtu mezních úchylek: |
|
Opracovaná díra 20H7
jmenovitý průměr díry 20,000 mm největší průměr díry 20,021 mm tolerance díry (IT), odpovídající toleranční značce H7, je 0,021 mm hodnota 0,15 IT = 0,15 x 0,021 mm = 0,00315 = cca 0,004 mm hodnota 0,35 IT = 0,35 x 0,021 mm = 0,00735 = cca 0,008 mm |
|
Největší průměr výstružníku dmax =
20,021 mm -0,004 mm = 20,017 mm
Nejmenší průměr výstružníku dmin = 20 021 mm -0,008 mm = 20,009 mm Příklad výpočtu mezních úchylek s použitím hodnot uvedených v tabulce:Opracovaná díra 20H7
jmenovitý průměr díry 20,000 mm horní úchylka jmenovitého rozměru výstružníku ..........0,017 mm dolní úchylka jmenovitého rozměru výstružníku ..........0,009 mm Největší průměr výstružníku dmax = 20,000 mm +0,017 mm = 20,017 mm Nejmenší průměr výstružníku dmin = 20 000 mm +0,009 mm = 20,009 mm |
